Prise de côtes porte d'entrée

Prise de côtes porte d'entrée

Avant la pose de la porte d'entrée, il est très important d'effectuer la prise des côtes. Mateco met donc à votre disposition de nombreux conseils qui permettront le bon fonctionnement de votre porte pvc.

	Votre porte d'entrée Le Panneau PVC : Epais de 24 mm, il est composé de 2 plis en contreplaqué et d'un coeur en mousse polyuréthane isolante. Selon les dimensions, votre porte se complétera avec : Une imposte : il s'agit d'une partie fixe vitrée qui vient se placer au dessus de la porte. Une Tierce : Il s'agit d'une partie fixe vitrée qui vient se placer à gauche ou à droite, ou les 2, de votre porte.	Porte Chêne doré + imposte
	Le vitrage Certifié CEKAL par notre fournisseur, il s'agit d'un triple vitrage feuilleté 33.2/16/4 sur toutes nos menusieries sur mesures, avec gaz argon, vous garantissant un excellent niveau d'isolation et de protection.

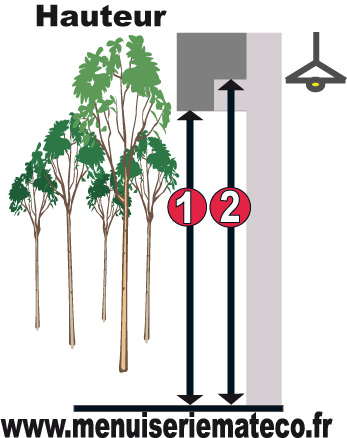

	Les dimensions... Afin de réaliser votre porte sur mesures, nous avons besoin de plusieurs relevés de côtes HAUTEUR Mesure n°1 Elle correspond à ce que l'on appelle la côte Tableau. Il s'agit de mesurer la distance entre le sol et la partie haute de la maçonnerie de votre ouverture de porte. Mesure n°2 Il s'agit de mesurer la distance du sol jusqu'en haut de votre menuiserie actuelle.
C'est la mesure n°2 qu'il faut retenir pour le deviseur

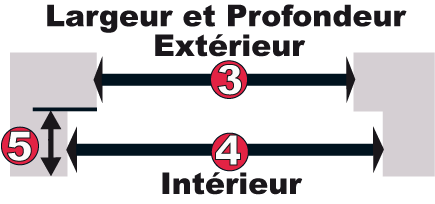

	LARGEUR ET PROFONDEUR Mesure n°3 Il s'agit de la mesure "mur à mur" de votre ouverture de porte extérieure. Mesure n°5 Enfin, vous pouvez mesurer l'épaisseur de votre menuiserie actuelle	Mesure n°4 Il s'agit de la mesure "Bois à Bois" du bâti de votre menuiserie actuelle.
C'est la mesure n°4 qu'il faut retenir pour le deviseur
	TYPES DE POSE Dernière étape, merci de nous indiquer comment est posée votre menuiserie actuelle.	Pose en applique
